產品概述
ZW20A-12/T1000(630)-25系列戶外高壓交流真空斷路器(以下簡稱斷路器)為額定電壓12kV,三相交流50HZ的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，是ZW20-12型柱卜-真空斷路器改進型產品。
箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響:其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍:主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。所以, ZW20A-12型戶外柱.上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。ZW20A-12較ZW20-1 2還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便丁與智能化控制器相結合。
優良的電氣和機械性能，使ZW20A- 12型戶外柱上真空斷路器得到廣泛的應用。主要用丁開斷、關合10KV電力系統的負荷電流及短路電流，適用丁變電站及工礦企業配電系統中作保護和控制之用，更適用下電網頻繁操作的場所。本產品與控制器配套，具有優良的重合器功能，能滿足酣電自動化系統要求。
箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響:其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍:主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。所以, ZW20A-12型戶外柱.上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。ZW20A-12較ZW20-1 2還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便丁與智能化控制器相結合。
優良的電氣和機械性能，使ZW20A- 12型戶外柱上真空斷路器得到廣泛的應用。主要用丁開斷、關合10KV電力系統的負荷電流及短路電流，適用丁變電站及工礦企業配電系統中作保護和控制之用，更適用下電網頻繁操作的場所。本產品與控制器配套，具有優良的重合器功能，能滿足酣電自動化系統要求。

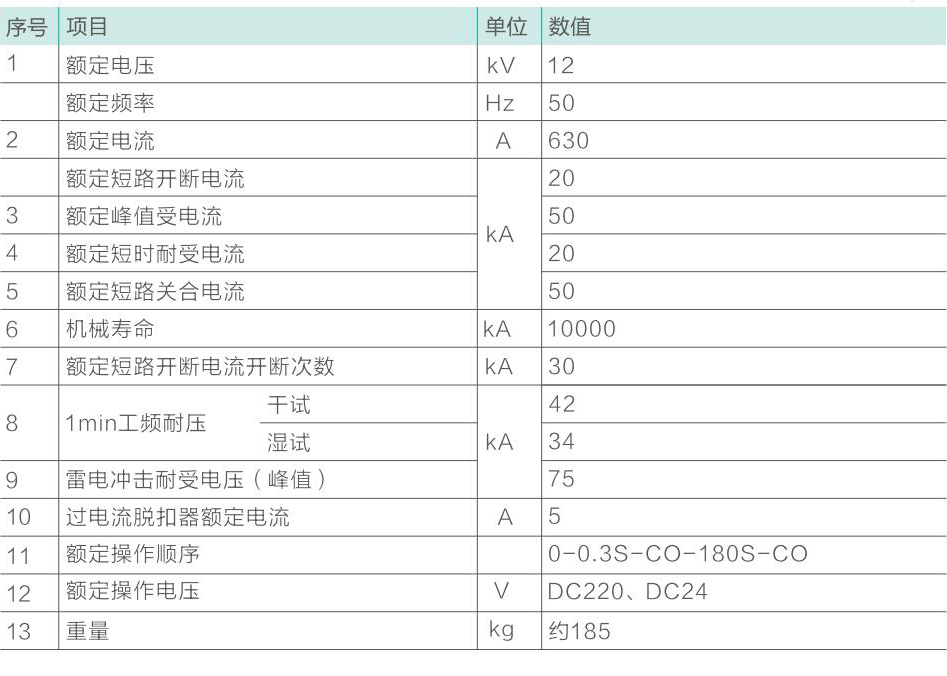

技術參數
資料下載
點擊下載
附件：ZW20-12系列戶外高壓交流真空斷路器（分界智能型）.pdf
大?。?
2.37MB
